Паяльник TS101 мощностью 65 Ватт с поддержкой PD 3.0
Паяльник TS101 – это усовершенствованный паяльник TS100. Была усовершенствована система питания и теперь паяльник может работать от блоков питания быстрой зарядки PD от 9 В и до 20.Компактный паяльник с цифровым дисплеем и регулировкой температуры. В работе паяльник намного удобней обычных паяльников, благодаря встроенному акселерометру паяльник автоматически переключается с рабочего режима в режим ожидания и обратно. Удобное управление температурой – достаточно нажать пальцем на кнопку, также имеется 3 вида пресетов (переключаются кратковременным нажатием на кнопку A). Малый вес паяльника позволяет работать продолжительное время без дискомфорта и усталости. Паяльник сможет помочь когда необходимо паять какой-либо элемент который никак нельзя перегреть. Температура меняется за секунды и благодаря конфигурационным файлам может держаться столько, сколько необходимо. Паяльник умеет переходить в ждущий режим с заданной температурой и временем, а после и вовсе отключаться, опять же исключительно по вашему алгоритму. Таким образом, настроить его под себя можно как угодно.
Такой паяльник однозначно хорошо подойдет для подарка, за который точно не будет стыдно, так как он и выглядит презентабельно и при этом еще и работает хорошо. Опыт эксплуатации показал, что он отлично подходит для ежедневной работы.
Для конфигурирования паяльника TS101 достаточно любого устройства, которое может видеть внешние носители, считывать и записывать в TXT файл. Подойдет даже обычный смартфон с OTG. Конечно это не так уж и нужно но приятно, что такая мелочь имеется. Там же вы можете загрузить своё logo которое будет появляться при включении паяльника.
Содержимое конфигурационного файла с расшифровкой, что означает каждая опция на русском языке:
T1_Temp=300 температура пересета № 1
T1_Temp=330 температура пересета № 2
T1_Temp=350 температура пересета № 3
Slp Temp=250 температура покоя
BoostTemp=380 температура режима Boost
SlpTime=180 время перехода в режим сна в секундах
IdleTime=240 время перехода в режим покоя в секундах
Backlight=3 яркость экрана
TempUnit=0 0 - Цельсия, 1 - по Фаренгейту
DisplayDir=1 режим экрана 1 - для правой руки, 2 - для левой руки
TempStep=10 шаг изменения температуры
PowerSrc=0 0 - адаптер постоянного тока DC, 3-6 аккумулятор 3S-6S
MinVolt=3500 минимальное напряжение блока
LowCurrent=0 ограничение тока 0 - не ограничивать 1 - ограничивать
PDPwMax=0 ограничение мощности PD
MsenUnit=3 чувствительность, чем выше тем чувствительнее
Питание паяльника может осуществляться: DC от 12 до 24 вольт, подойдет практически любой БП от ноутбука или другого устройства (информация для тех, кто решит сделать питание сам – разъем стандартный плюс внутри, минус снаружи), или от источника поддерживающего протоколы быстрой зарядки PD через разъем Type-C (также через этот разъем осуществляется связь с компьютером).
Управление
Управление осуществляется 2 кнопками А и В. Устройство вывода информации в виде дисплея на органических светодиодах. При подключении источника питания паяльник ждет вашей команды и предлагает нажать на кнопку А (ближе к жалу). Если ее нажать, то начнется нагрев жала до 300°С, такая температура выставлена по умолчанию, если же длительно нажать правую кнопку, то перейдем в режим измерения температуры, на дисплее отобразится комнатная температура, жало не будет нагреваться. Именно из этого режима, при комнатной температуре, можно перейти в режим калибровки паяльника, нажав одновременно обе кнопки. При попытке калибровки горячего паяльника на дисплее выдается значок ошибки.
Нажав и удержав любую из кнопок мы можем выставить нужную температуру жала и действующая температура мгновенно поднимется до заданной.
Нагрев от 0 до 300°С занимает всего 11 секунд при напряжении 24В. При напряжении питания ниже 24В время нагрева будет немного больше.
Жало паяльника – несгораемое, долговечное, легко заменяется выкручиванием винта. Продаются жала на любой вкус, но дорогому паяльнику - дорогое жало, каждая дополнительная разновидность обойдется в 8 -10$. Внутри нагреватель на 65 Вт и термопара, длина жала 106 мм при весе в 10,5 г.
Зависимость мощности и скорости нагрева от питающего напряжения DC:
при 12 В 1,4 А: мощность – 17 Вт, нагрев – 40 с.
при 16 В 1,9 А: мощность – 30 Вт, нагрев – 20 с.
при 19 В 2,1 А: мощность – 40 Вт, нагрев – 15 с.
при 24 В 2,7 А: мощность – 65 Вт, нагрев – 11 с.
Зависимость мощности и скорости нагрева от питающего напряжения PD:
при 9 В 1,0 А: мощность – 9 Вт, нагрев – 95 с.
при 12 В 1,4 А: мощность – 16 Вт, нагрев – 43 с.
при 15 В 1,7 А: мощность – 25 Вт, нагрев – 25 с.
при 20 В 2,3 А: мощность – 45 Вт, нагрев – 15 с.
К достоинствам паяльника TS101 можно отнести:
Упаковка, однозначно пойдет как подарочный вариант.
Продуманная конструкция.
Отличная сборка.
Хорошая стабилизация температуры.
Простота управления и логика работы.
Универсальные источники питания.
Жала хорошего качества.
Технические характеристики:
Номер модели: TS101
Выходная мощность: 65 Вт
Стабильность температуры: ± 2 градусов По Цельсию
Температура: 100-400 градусов По Цельсию
Питание: DC 12-24 В, PD 3.0 (в комплект не входит блок питания)
Паяльник с ручкой: 9,8 х 1,6 х 1,2 см.
Паяльник с жалом весит: 35 г.
Общая длина: 168 мм
Цвет: Черный

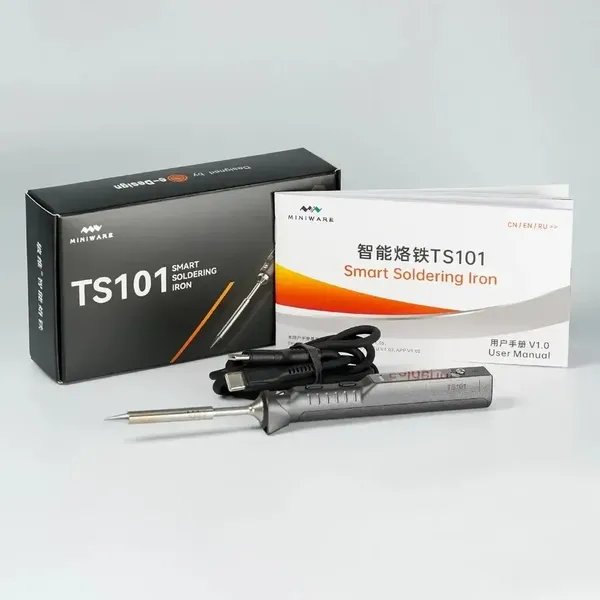

Комплект поставки:
1 х паяльник
1 х жало TS-BС2
1 х силиконовый USB кабель Type-C - Type-C.
