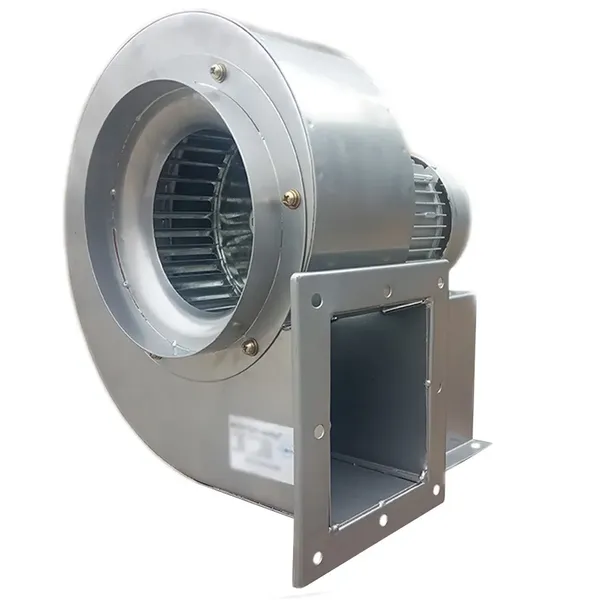

Вентилятор радиальный Турбовент ВЦР 150 1Ф, 220V, диаметр подключения 150 мм

6500.00 UAH

Оплата

Наложений платіж (Нова Пошта)

Банківський переказ

Банківська картка

Доставка

УкрПошта

Самовивіз

Нова Пошта

Кур'єр

Доставка за адресою

Опис товару

Артикул: 51860

Радиальный центробежный вентилятор Турбовент ВЦР 150 1Ф Радиальный вентилятор Турбовент ВЦР150 1Ф - это однофазный вентилятор (220V) в корпусе типа улитка. Компактные габариты вентилятора позволяют установить его практически на любом объекте, а диаметр входного патрубка диаметром 150 мм совместим с стандартным воздуховодом. Вентилятор ВЦР 150 - промышленный, в основном применяется для принудительной вентиляции помещений различного назначения от гаражной мастерской до серьёзного цеха, отлично справиться с вытяжным зонтом кухонной вытяжки ресторана, будет работать нагнетая воздух в промышленный отопительный котёл и т. д... Технические характеристики вентиляторов ВЦР Модель Производительность Мощность Давление Напряжение Обороты двигателя м3/час Вт Па В об/мин. ВЦР 150 1Ф 1900 250 800 220 2800 ВЦР 200 1Ф 2500 750 850 220 2800 ВЦР 200 3Ф 2500 750 850 380 2800 Особенности конструкции Корпус вентилятора - Корпус вентилятора ВЦР150 изготовлен и стали толщиной 1,2 мм; - Окрашен порошковой краской серого цвета снаружи и внутри; - Положение корпуса относительно кронштейна возможно изменить в четырёх положениях 90° (по умолчанию), 0, 180, 270 градусов; - Исполнение правый и левый ( R и L ) Электродвигатель - Асинхронный 220 В; - Подшипники качения; - Медные обмотки; - Мощность 250 Вт - 2800 оборотов в минуту Рабочее колесо - крыльчатка - Динамически сбалансированная; - Покрытая горячим цинком; - Толщина 1 мм; - Надёжный двойной крепёж к валу электродвигателя. Фланец - Входной фланец круглый диаметром Ø 150 мм; - Выходной фланец прямоугольный 95 × 105 мм Габаритные размеры вентилятор ВЦР150 Модель Ø, мм A, мм B, мм F, мм E, мм D, мм H, мм I, мм ВЦР 150 152 95 105 140 153 330 350 355 ВЦР 200 202 115 140 170 195 350 480 320 Исполнение корпуса радиального вентилятора ВЦР 150 Как изменить (провернуть) положение корпуса радиального вентилятора Турбовент ВЦР? Для изменения положения корпуса центробежного вентилятора ВЦР150 нужно: 1) Снимите фланец, отвернув крестовой отвёрткой 6 винтов; 2) Снимите крыльчатку с вала электродвигателя, отвернув винт на валу и шплинт на фланце рабочего колеса. Ключ на 13 и шестигранник на 4 мм; 3) Отверните 4 винта крепления корпуса к станине вентилятора. Ключ на 13. 4) Измените положение корпуса вентилятора на одно из четырёх возможных 0, 90,180, 270 градусов; 5) Соберите всё в обратном порядке. Как подключить электродвигатель радиального вентилятора Турбовент ВЦР к сети 220 V? Подключение электродвигателя вентилятора к 220 В 1) Снимите крышку клеммной коробки отвернув два винта; 2) Протяните провод через проход-отверстие; 3) Подсоедините питание 220 В на клеммы с перемычками (смотрите изображение слева); 4) Закройте крышку клеммной коробки закрутив два винта. Аэродинамика центробежного вентилятора ВЦР150
