Опис товару

Артикул: 84776

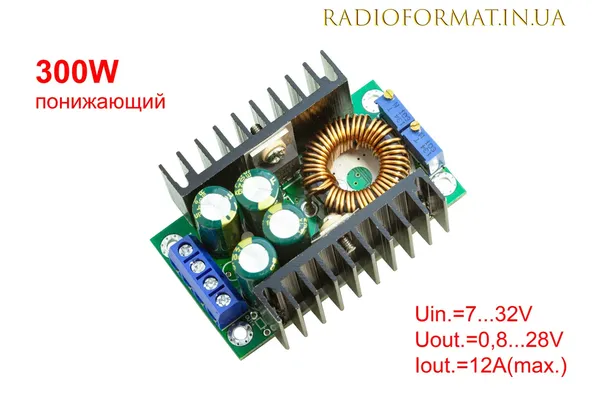

Импульсный понижающий преобразователь 12А 300W DC-DC на XL4016 предназначен для изменения выходного напряжения. С помощью данного модуля можно регулировать не только входное напряжение, но и силу тока. Изменение выходных параметров понижающего преобразователя осуществляется с помощью многооборотных подстроечных резисторов. Размеры преобразователя достаточно малы, поэтому его можно использовать в малогабаритных устройствах. Применять данный конвертер напряжения можно как драйвер мощных светодиодов, зарядное устройство аккумуляторов с большой емкостью и т.д. Заменив подстроечные резисторы на переменные, и добавив вольтметр с амперметром получится качественный и при этом недорогой лабораторный блок питания. Плата модуля спроектирована на базе микросхемы XL4016, диодной сборки MBR20100CT, операционного усилителя LM358 и прочих вспомогательных компонентов. ШИМ-контроллер закреплен на корпусе радиатора. В целях безопасности они разделены изоляцией. Благодаря диодной сборке MBR20100CT на выходе платы может присутствовать довольно большой ток. Максимальная выходная сила тока составляет 12 А. При снижении силы тока на 1/10 от входного значения, загорается светодиод, который подключен к шинам входного и выходного напряжения. Потенциометр, который регулирует значения напряжения расположен справа (V-ADJ), а переменный резистор выходного тока слева (I-ADJ). Рабочая частота модуля составляет 300 кГц. Модуль имеет защиту от короткого замыкания и перегрева. Также на плату можно установить выходной диод напряжением 45 или 100 В. Но учтите, при использовании диода 100 В будет меньшое значение КПД, чем при использовании напряжением 45 В. КПД преобразователя составляет 95%. На плате имеется 4 вывода: IN+: входное напряжение питания 7 - 32 В IN-: «земля» OUT+: выходное напряжение питания 0,8 - 28 В OUT-: «земля» Подается питание от внешнего источника питания постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 7 до 32 В. Линейный стабилизатор платы рассчитан на напряжения до 32 В, поэтому диапазон выходного напряжения преобразователя составляет от 0,8 до 28 В. Технические характеристики модуля: Микросхема: XL4016. Входное напряжение, В 7 ... 32. Выходное напряжение, В 0,8 ... 28. Максимальный ток нагрузки, А 12. Частота переключения, КГц 300. Максимальная выходная мощность, Вт 300. КПД, % 95. Рабочая температура, °C -40 ... 125. Размеры модуля, мм 60 х 52 х 20. Другие электронные модули смотрите и покупайте на нашем сайте: radioformat.in.ua.
