Offer description

Article: 86956

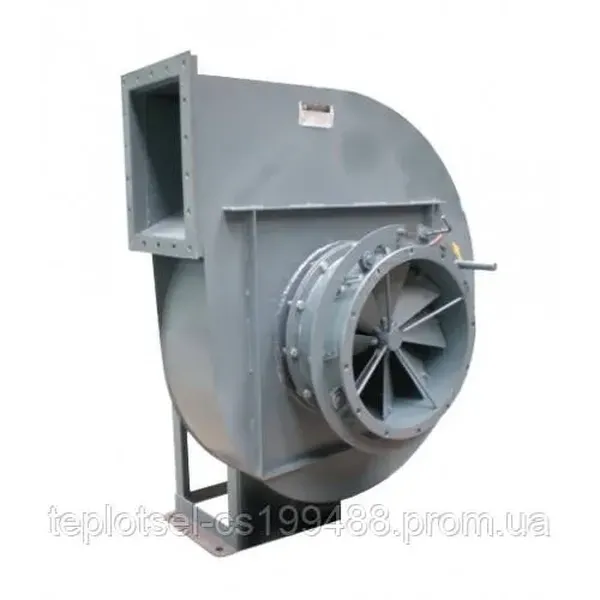

Вентиляторы дутьевые центробежные одностороннего всасывания типов ВДН предназначены для подачи воздуха в топки котельных агрегатов. Вентиляторы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150—69). Допустимая температура окружающего воздуха не ниже - 30°С и не выше +40°С. Пуск вентиляторов разрешается при температуре в улитке не ниже – 30°С. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Характе ристика ВДН- 32Б ВДН- 28- II ВДН- 26- IIу ВДН- 24- IIу ВДН- 22- IIу ВДН- 20 ВДН- 18 ВДН- 17 ВДН- 15 ВДН- 12,5 ВДН- 11,2 ВДН- 10 ВДН- 9 ВДН- 8 Диаметр рабочего колеса, мм 3200 2800 2600 2400 2200 2000 1800 1700 1500 1250 1120 1000 900 800 Маховой момент ротора, кгс•м², не более 17600 10900 6300 4800 3300 2000 1330 581 353 — — — — — Частота вра щения, об/мин, не более 750 750 750 750 750 1000 1000 1500 1500 1500 1500 1500 1500 1500 Темпера тура воздуха на входе в венти лятор, ° С, не более 100 100 100 100 100 100 100 100 100 200 200 200 200 200 Аэродинамические параметры при плотности газов на входе в вентилятор 1,161 кг/м³ : произво дитель ность, тыс. м³/ч 475 430 350 275 210 215 152 113 78 40 28,8 20,4 14,8 10,4 полное давление, даПа 603 505 461 395 333 471 387 1136 875 549 442 352 286 226 мощность на валу, кВт 920 700 520 350 225 326 190 400 215 73 43 24 14,2 7,9 номи нальная частота враще ния, об/мин 740 740 740 740 740 985 985 1480 1480 1480 1480 1480 1480 1480 макси мальный КПД, % 88 85 86 86 86 86 86 84 84 83 83 83 83 83 Суммарные уровни звуковой мощности, дБ : шум нагне тания 124,5 123,5 121,5 121,5 117,5 122 117,5 127 123 — — — — — шум всасы вания 124,5 123,5 121,5 121,5 117,5 122 117,5 127 123 — — — — — шум от корпуса 110,5 109,5 107,5 107,5 103,5 108 103,5 — — — — — — — Габаритные размеры при φ=90° С (без электродвигателя), мм, не более : длина (вдоль вала) 4961 4508 4275 4195 3726 3561 3386 2553 2694 2119 1856 1681 1510 1453 ширина 6400 6400 5752 5312 4922 4512 4107 2780 2504 2050 1843 1651 1491 1331 высота 5100 5100 4731 4376 4111 3756 3425 2548 2328 1885 1690 1506 1360 1210 Масса (без электро двига теля), т, не более 13,53 11,83 8,86 8,04 7,22 5,66 5,0 2,76 2,59 0,94 1,47 0,83 1,14 0,59 0,79 0,47 0,60 0,42 0,55
