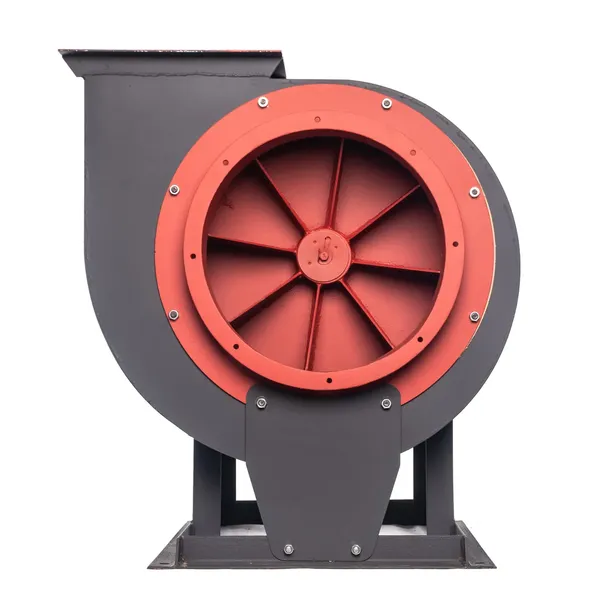

Пылевой радиальный (центробежный) промышленного назначения модели ВЦП 5-45 №2 (диаметр рабочего колеса – 200 мм) из углеродистой стали. Данный вентилятор укомплектован двигателем АИР63А2 мощностью 0,37 кВт на 3000 об/мин.
Давление – 620 - 350 Па
Производительность - 0,13-0,75 тыс. м³ / ч
Габаритные розмеры вентилятора (мм) - 347 Х 310 Х 320
Также может выпускаться во взрывозащищенном исполнении.
Вентиляторы ВРП (ВЦП 5-45) предназначены для перемещения воздуха и других пылогазовоздушных смесей, агрессивность которых относительно углеродистой стали обыкновенного качества не выше агрессивности воздуха, с температурой до 80˚С, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 г/м³, в условиях умеренного (П) климата (2-я категория размещения) по ГОСТ 15150. При условии защиты двигателя от влияния атмосферных осадков допускается эксплуатация в условиях «П» и «Т» 1-й категории.
Температура окружающей среды от минус 40˚С до плюс 40˚С (для вентиляторов в тропическом исполнении до плюс 45 ˚С).
Общие сведения о вентиляторе ВРП (ВЦП 5-45):
пылевой вентилятор;
высокая производительность;
спиральный корпус ("улитка");
8 радиальных прямых лопаток;
повышенная прочность;
одностороннего всасывания;
направление вращения рабочего колеса - правое или левое;
положения корпуса - 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.
Положение корпуса вентиляторов (кроме дымососов) правого и левого вращения
Назначение вентилятора ВРП (ВЦП 5-45):
вентиляционные системы;
системы кондиционирования;
системы охлаждения механизмов;
системы воздушного отопления;
системы сушки;
системы пневмотранспорта;
системы пылеочистных установок;
другие санитарно-производственные цели.
Применяется:
для удаления стружки или пыли от деревообрабатывающих станков;
для отведения металлической стружки или пыли от металлообрабатывающих станков;
для удаления пыли во время обработки текстильной продукции;
для очищения воздуха во время работы сварочного оборудования;
для очищения воздуха в помещениях, где обрабатываются крупы;
для удаления мелких частей цемента на заводах по производству железобетонных изделий и бетонных растворов;
для создания пневмотранспортной системы перемещения в зернохранилищах;
в других санитарно-технических и производственных целях.
Устанавливается:
на элеваторах и других агропромышленных комплексах;
в производственных помещениях;
в цехах;
в деревообрабатывающей промышленности;
в металлообрабатывающей промышленности;
в мебельных цехах;
в магазинах и торговых центрах;
в офисных зданиях;
в ресторанах или местах общественного питания;
в коммерческих зданиях;
на других промышленных предприятиях.
Конструкция вентилятора:
Вентилятор ВРП (ВЦП 5-45) состоит из следующих основных узлов:
рабочее колесо вентилятора – сварное, состоит из заднего диска, имеет 8 прямых радиальных лопаток и ступицу;
корпус выполняет функции отвода воздуха (который выходит от рабочего колеса) в определенном направлении, а также частичного преобразования динамического давления потока в статический;
станина вентилятора сварная, на нее крепится корпус и электродвигатель. Основа станины имеет отверстия для установки на фундамент;
цилиндрический входной патрубок служит для подвода воздуха, поступающего к рабочему колесу;
асинхронный трехфазный (380 В) электродвигатель (по желанию заказчика может комплектоваться однофазным (220 В) электродвигателем).
Принцип работы вентилятора ВРП (ВЦП 5-45):
Привод промышленного вентилятора (электродвигатель) передает механическую энергию на рабочее колесо. Рабочее колесо центробежного (радиального) вентилятора вследствие вращения засасывает воздух через входное отверстие. Воздух движется от центра к периферии, и за счет центробежной силы выбрасывается лопатками в выходное отверстие спирального корпуса (перпендикулярно к входному отверстию).
Категории размещения вентиляторов согласно климатическим условиям:
2-я категория – для эксплуатации под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, а также имеется относительно свободный доступ к воздуху снаружи. Например: в палатках, в кузовах, в прицепах, в металлических помещениях без теплоизоляции, в том числе, в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков);
Габаритные размеры
Аэродинамические характеристики
